氨制冷系統運行工作后，從蒸發器來的氣體經吸氣過濾器后進入低壓級壓縮機的吸氣口，與噴入的潤滑油混合，壓縮后的氣體進入低壓級與高壓級之間的連接管道，再與進入該管道的補充氣體（從中間冷卻器來）混合后，一起被高壓級吸入，在高壓級被進一步壓縮，然后排出進入油分離器與潤滑油分離后進入冷凝器。冷凝后的制冷劑液體分成兩路，其中主要一部分進入中間冷卻器殼程被過冷后供入蒸發器蒸發制冷。另一部分經節流后進入中冷的管程與殼程的液體制冷劑進行換熱，本身吸熱氣化后與低壓級排氣混合再進入高壓級再一次氨制冷壓縮。

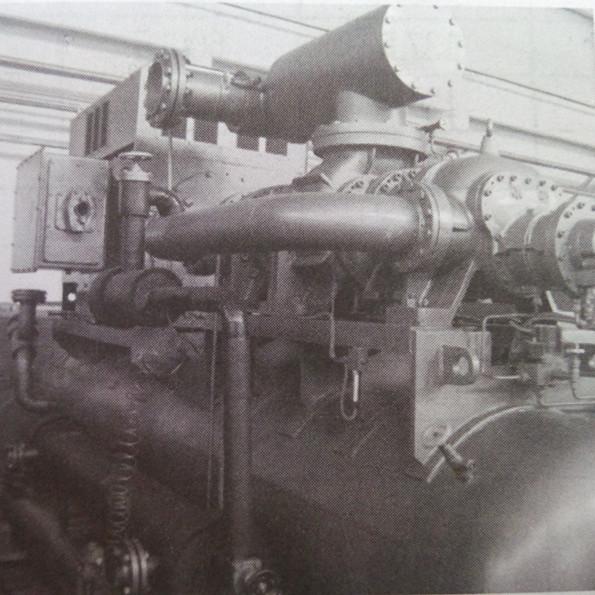

從中間冷卻方式來看，螺桿式單機雙級壓縮機采用的都是不完全冷卻。這是因為螺桿壓縮機潤滑形式為噴油潤滑，排溫較低，即使工質為R 717時排氣溫度也能控制在范圍之內。
